면진 Q-WB시리즈
본 제품의 규격은 당사에서 특허 출원한 기술인 시설물 안전구조(제10-222 8046호)를 바탕으로 특허 기술이 적용된 안전구조 위에 다양한 시설물을 시공하고 설치 가능하다는 특징을 가지고 있다. 지면에 설치되고 상부에 시설물이 안착되어 고정되는 기초부; 및 상기 기초부의 하부에 마련되고 기초부를 지지하는 구름 매체가 구비되어 기초부가 상하방향을 제외한 나머지 방향으로 미끄럼 이동되도록 함으로써, 지면을 통해 외력이 작용될 경우 기초부가 구름 매체에 의해 미끄럼 이동되어 외력이 분산됨에 따라 시설물에 전달되는 충격이 저감되도록 하는 미끄럼부를 포함하며, 상기 미끄럼부는, 상기 기초부의 하부에 결합되는 이동층 상기 이동층의 하부에서 이동층을 지지하는 복수의 볼과, 상하방향으로 개통되게 형성되고 볼의 외측을 감싸는 하우징으로 구성되어 이동층이 기초부와 함께 미끄럼 이동되도록 하는 미끄럼층 및 미끄럼층의 하부에 마련되어 미끄럼층을 지지하는 지지층을 포함하며, 이동층과 지지층 사이에는 중앙에 미끄럼층이 마련되고, 미끄럼층의 외측 둘레를 따라 미끄럼층을 탄성 지지하 는 탄성부가 마련된 것을 특징으로 하는 시설물의 안전 구조.
최근 우리 사회는 주 5일제에 의한 여가 시간의 증가와 건강에 대한 인식의 변화로 인하여 지역의 역사와 문화, 산림 생태 체험을 할 수 있는 트래킹 문화가 대세를 이루고 있으며, 걷기 중심의 여가활동의 증가와 함께 주위 환경과 조화를 이루는 목재데크를 활용한 탐방로가 여러곳에서 조성되고 있다. 목재 데크가 활용되는 구간은 탐방로중에서 위험한 지역이나 보존이 필요한 지역에 설치되는 경우가 많다.
특히, 목교와 같은 구조물 기초 시공시 시공 오류의 최소화와 지진 등의 자연피해가 발생할 경우 지진파(seismic wave)에 의한 진동(vibration)과 충격(impact) 전달을 최소화하여 시설물의 안전을 보장할 수 있으며, 목적에 부합되도록 제품을 개발·설계하였다.
●●●
면진장치 필요성
등록특허 10-2719126 면진장치(VIBRATION ISOLATION DEVICE)

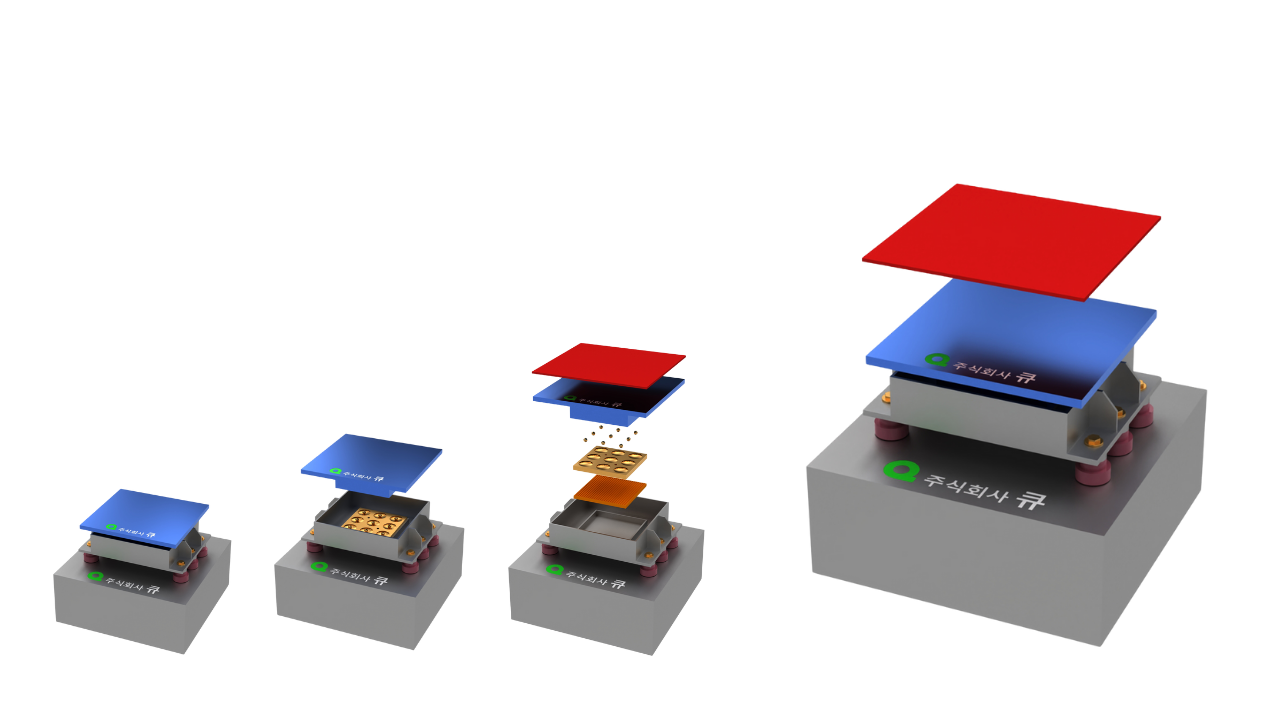

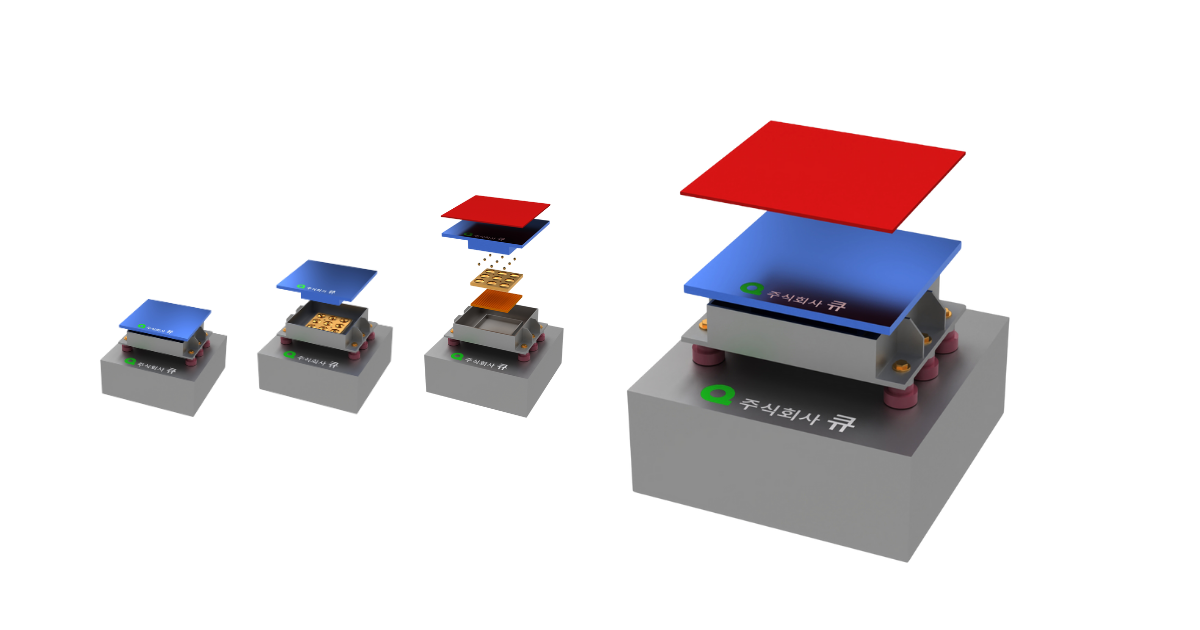

이 발명은 다수의 볼(313, 325)과 탄성패드(322)를 복층 구조로 배치한 제1, 2 면진유닛(310, 320)을 이용한 면진장치입니다. 지진 발생 시 구조물 기초(20)로 전달되는 진동에너지를 단계적으로 흡수·분산하여 여러 차례 감쇠가 이루어지도록 설계되었습니다. 이를 통해 기존보다 향상된 내진 성능을 제공하며, 구조물의 안정성과 안전성을 효과적으로 강화할 수 있습니다.

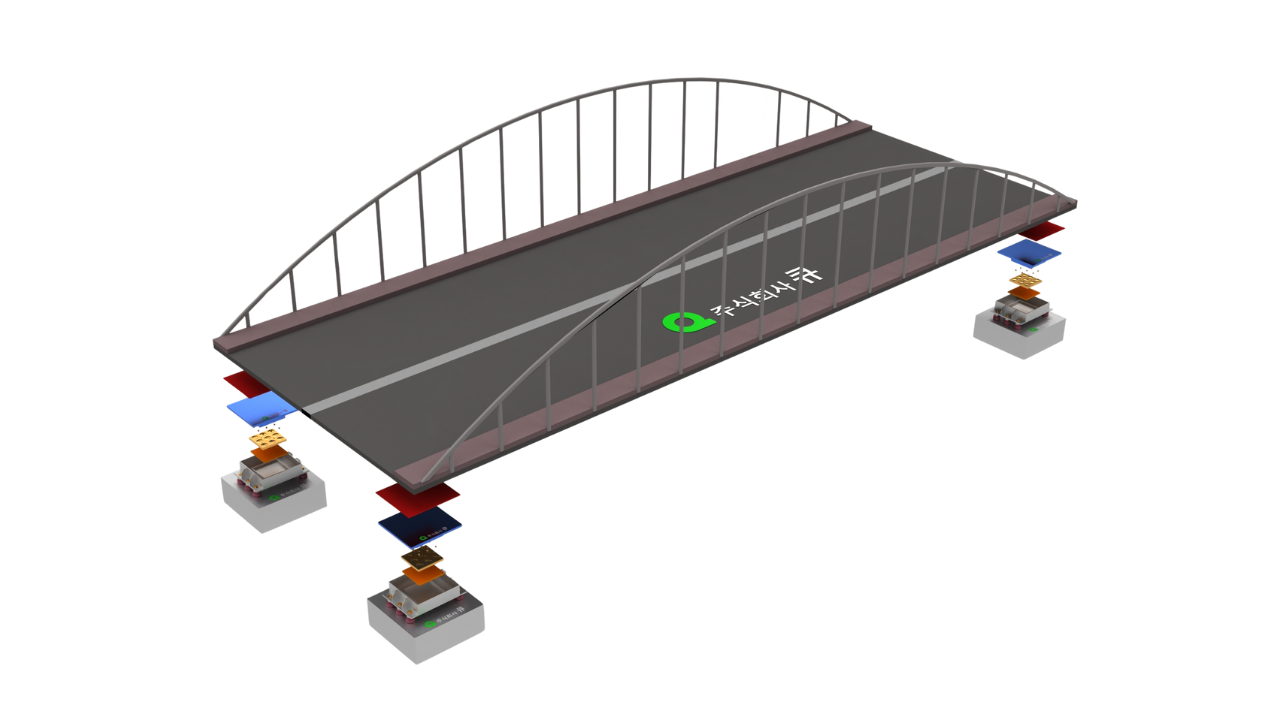

면진장치는 지진 발생 시 교량 구조물이 받는 진동을 효과적으로 감소시키고 에너지를 흡수하여 피해를 최소화합니다. 수평 방향의 움직임을 허용하면서도 수직 하중을 지지할 수 있도록 설계됩니다. 면진장치는 교량의 안정성과 안전성을 크게 향상시켜, 지진 위험이 높은 지역에서 현수교의 내진 성능을 강화하는 데 중요한 역할을 합니다. 이 기술은 교량의 수명을 연장하고, 긴급 상황 시에도 교량이 제 기능을 할 수 있도록 돕습니다.

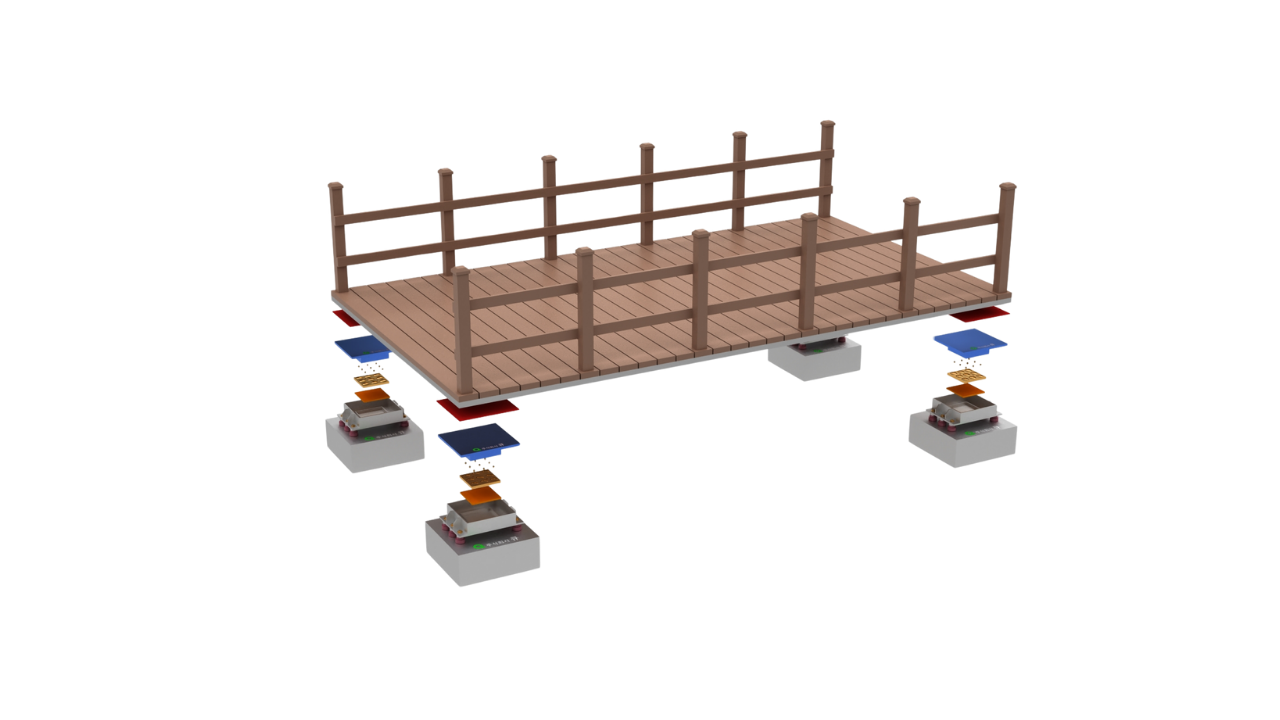

이 면진장치는 교량 하부에 설치되어 지진 시 발생하는 진동을 흡수하고 분산시킵니다. 상부 목교 구조와 하부 기초 사이에서 충격을 완화하여 구조적 안정성을 높입니다.
내진 성능을 강화해 안전한 보행 환경을 제공하는 핵심 기술입니다.

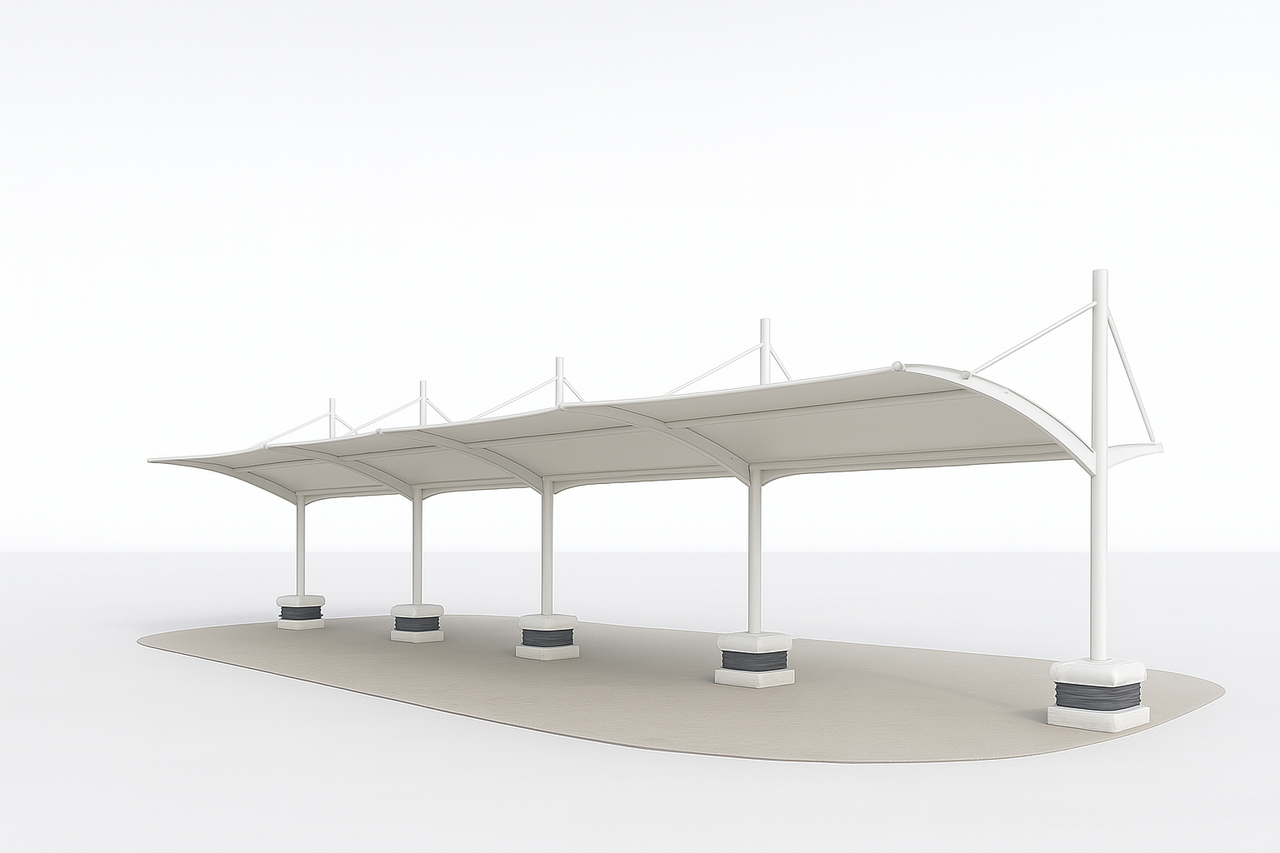

이 면진장치는 막구조 기둥 하부에 설치되어 지진으로부터 발생하는 진동을 효과적으로 흡수·분산합니다.
구조물과 기초 사이에 완충 역할을 하여 막구조의 변형과 손상을 최소화합니다.
안전성과 내구성을 강화해 대규모 공공시설 및 옥외 공간에서도 안정적인 사용이 가능합니다.
